  1高程测量

  1、仪器任意置点,但所选点位要求能和已知高程点通视。

  2、用仪器照准已知高程点,测出V的值,并算出W的值。(此时与仪器高程测定有关的常数如测站点高程,仪器高,棱镜高均为任一值,施测前不必设定。)3、将仪器测站点高程重新设定为W,仪器高和棱镜高设为0即可。4、照准待测点测出其高程。

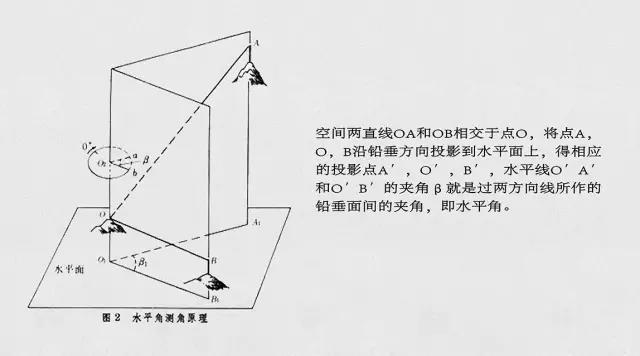

  2水平角测量

  1、按角度测量键,使全站仪处于角度测量模式,照准第一个目标。

  2、设置A方向的水平度盘度数为0°00´00"。3、照准第二个目标B,此时显示的水平度盘度数即为两方向的水平夹角。4、用于测量水平角的仪器,必须具备一个能置于水平位置水平度盘,且水平度盘的中心位于水平角顶点的铅垂线上。

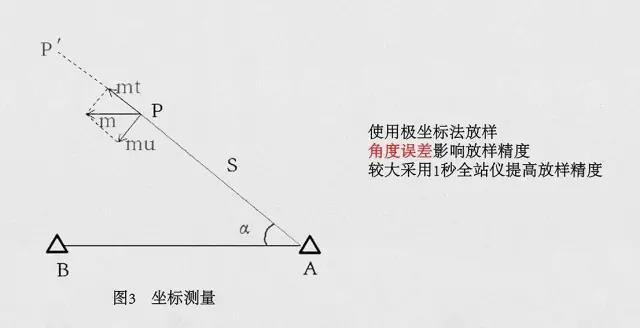

  3坐标测量

  1、设定测站点的三维坐标。

  2、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。3、设置棱镜常数。4、设置大气改正值或气温、气压值。5、量仪器高、棱镜高并输入全站仪。6、照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。



  4后交会测量

  722R4L全站仪安置在某一待定点上,通过对两个以上的已知点处棱镜进行观测,并输入各已知点三维坐标及仪器高和棱镜高后,全站仪即可显示待定点的三维坐标。

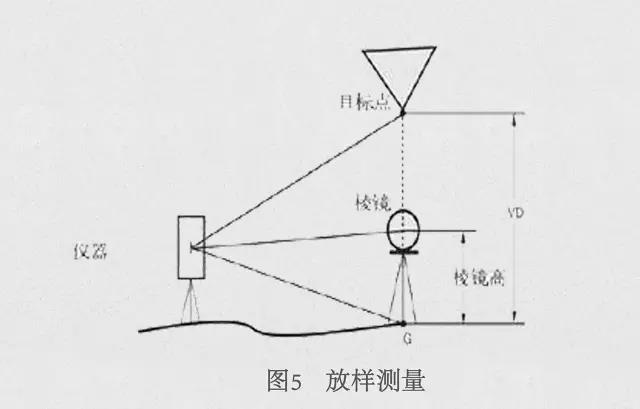

  5放样测量

  1、将要测设的角度和边长(或坐标值)输入全站仪。2、在放样过程中仪器显示角度和边长的实测值与放样值之差,根据显示的偏离值及符号调整棱镜位置,直至偏离值为零,此时棱镜所处位置即为要测设的点位。4、有的电子全站仪还可通过图形显示棱镜上下左右前后的移动方向。

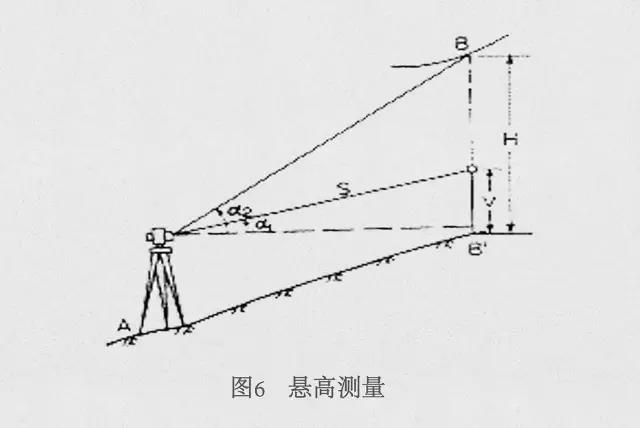

  6悬高测量

  1、要测量某些不能设置反射棱镜目标(高压电线、桥梁桁架)的高度时,可在目标正上方或正下方处安置棱镜,输入棱镜高V。

  2、瞄准棱镜并观测后,在瞄准目标,仪器即可显示目标的高度H。

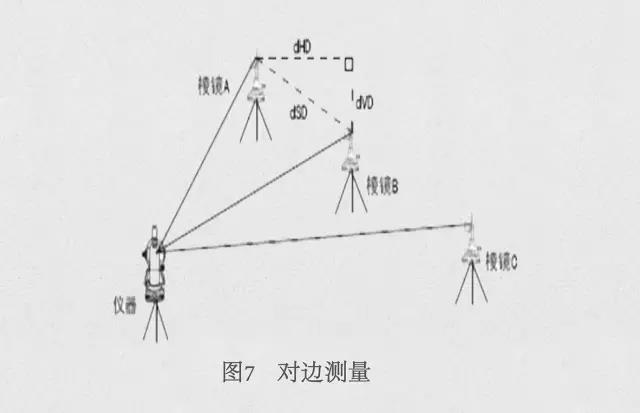

  7对边测量

  如图:分别瞄准两个目标点处的棱镜并观测后,仪器即可显示出两个棱镜之间平距(dHD)、斜距(dSD)、高差(dVD)。

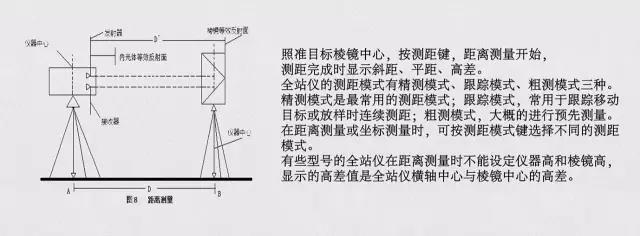

  8距离测量

  1、首先设置全站仪棱镜常数。

  测距前须将棱镜常数输入全站仪中,仪器会自动对所测距离进行改正。2、其次,设置全站仪的大气改正值或气温、气压值。光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,输入温度和气压值,全站仪会自动计算大气改正值,并对测距结果进行改正。3、接着,量仪器高、棱镜高并输入全站仪。4、最后,全站仪距离测量。
